Le dernier épisode de la série du caloduc des Galaxy S7 et Galaxy S7 edge vient enfin d’être mis en ligne et apporte les réponses à toutes les questions qu’on pouvait se poser sur le sujet. Pour rappel, Samsung avait annoncé, lors de l’officialisation du Galaxy S7, la présence d’un caloduc contenant un liquide pour refroidir l’Exynos 8890 ou le Snapdragon 820.

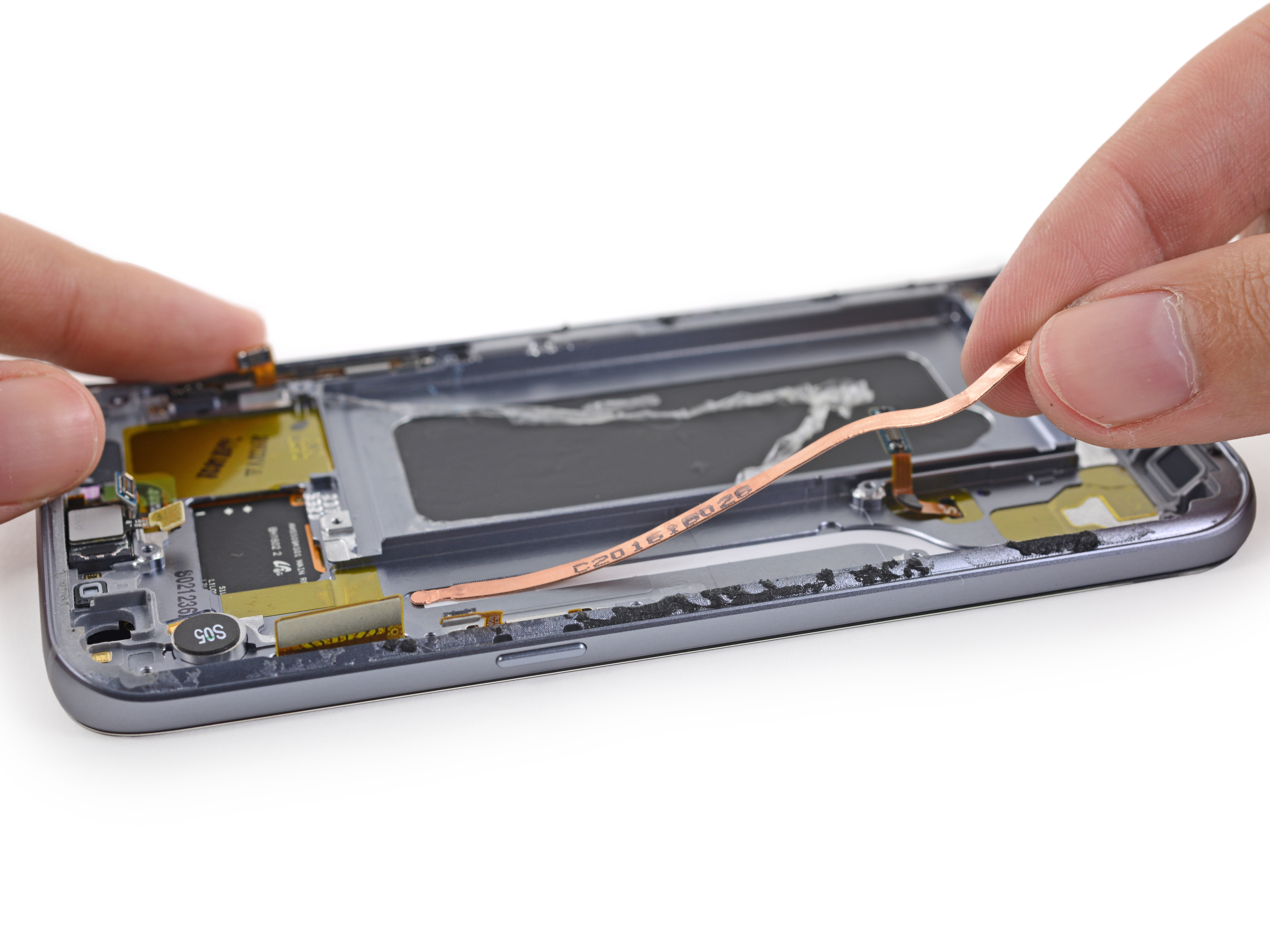

Un YouTubeur avait ensuite démonté le Galaxy S7 et découpé le caloduc pour vérifier la présence de liquide. Il n’avait pas vu une seule trace de ce fameux liquide. À l’époque, nous avions pointé du doigt le fait que le fluide présent au sein d’un caloduc n’est pas de l’eau, qu’il est présent en très faible quantité et que la différence de pression atmosphérique et le contact avec l’air peuvent tout à fait le faire évaporer de manière instantanée. C’est apparemment ce qui s’est passé, si l’on en croit Samsung.
Samsung confirme la présence d’un liquide
Le géant coréen vient en effet de mettre en ligne un démontage complet des Galaxy S7 et Galaxy S7 edge. Samsung s’est attardé sur le système de refroidissement utilisé et l’a comparé au Galaxy S6. Face à ce dernier, Samsung a intégré dans le Galaxy S7 un caloduc, mais également un pad thermique ainsi qu’une feuille de graphite supplémentaire, dans le but d’améliorer la dissipation thermique de la puce mobile. L’entreprise a également décrit le fonctionnement du caloduc.
Samsung a opté pour un caloduc en cuivre d’une épaisseur de 0,4 mm. À l’intérieur de celui-ci, on trouve un maillage en métal puis un espace vide. Celui-ci permet au fluide de se transformer à l’état gazeux lorsqu’il se réchauffe pour se déplacer, se refroidir, puis se condenser pour passer à l’état liquide, et emprunter le chemin inverse à travers le maillage en métal qui continue le refroidissement. Dans la pratique, le caloduc déplace donc la chaleur émise par le SoC à l’autre bout du caloduc, et donc vers le châssis en métal du téléphone. Les Galaxy S7 et S7 edge disposent donc bel et bien de liquide (ou plus exactement d’un fluide qui peut être à l’état liquide ou gazeux) en leur sein.
Téléchargez notre application Android et iOS ! Vous pourrez y lire nos articles, dossiers, et regarder nos dernières vidéos YouTube.
Une tempète dans un verre d'eau, il suffit qu'un abruti post une vidéo a la con pour que tout le monde s'emballe dans un délire a la con !!! C'est le web !!
aucun risque que ça pête.. la pression doit etre de 0.3-0.5 bar à l'intérieur. Même si ça se perce tu sentira rien du tout :)
Remarque pertinente et intelligente....
Entièrement d'accord. Un youtuber aux connaissances techniques inexistantes, gratte, ne trouve pas d'eau parce qu'on est de l'ordre du µl et lance une histoire comme quoi le caloduc serait vide et/ou contiendrait de l'air... Air qui est un super isolant et donc provoquerait l'effet inverse de celui attendu. Finalement ces trucs sociaux, ça a permis la cancerérisation de la connerie :/
Quelqu'un t'a contraint à acheter un smartphone ?
Samsung = FRandroid <i>-------<a href="https://play.google.com/store/apps/details?id=com.frandroid.app">Envoyé depuis l'application FrAndroid pour smartphone</a></i>
Et le jour ou ca "pete" dans ta poche, tu te transformes gratuitement en femme grace a Samsung... Merci la technologie, tout ca pour jouer à Candy Crush sur son mobile !
On nous aurait caché qu'il faisait aussi la fonction "chaufferette" afin de se réchauffer nos p'tites mimines l'hiver ?
Même en ne le chauffant pas, le liquide est difficilement visible (car "caché" dans la partie bleue sur le schéma ci-dessus).
Merci pour ce complément très intéressant :)
Merci pour ces précisions très intéressantes. J'adore. Ps: à ceux qui n'en dormiront pas la nuit, pourquoi avez-vous lu cet article si vous vous en moquez ?
Et que l'écran est bien situé sur la face avant, car certains continuent de le chercher.
C'etait courus d'avance "bande" et "chaude pisse" .
inquiétant ce Caloduc > le S7 chauffe trop j'en suis sûr !
Moi je confirme qu'il n'y a pas d'eau dans ce Caloduc ... Va voir ton médecin tu vas pouvoir te reposer :)
C'est en effet utilisé sur la plupart des TWTA.
Serait-il possible de mettre le lien du démontage complet des Galaxy S7 et Galaxy S7 edge par Samsung ? Merci :)
ouf,merci , j'ai failli croire qu'il y avait un ventilo et pas de catoduc<i>-------<a href="https://play.google.com/store/apps/details?id=com.frandroid.app">Envoyé depuis l'application FrAndroid pour smartphone</a></i>
Mon médecin était à deux doigts de me donner un arrêt maladie.
Pareil, impossible de bien dormir et de travailler tant que je ne savais pas ceci. Quel soulagement !
Il faut aussi dire que le YouTubeur en question chauffe l'arriere du tel a plusieurs reprise donc le liquide sévapore (d'où l'absence de liquide dans cette video)<i>-------<a href="https://play.google.com/store/apps/details?id=com.frandroid.app">Envoyé depuis l'application FrAndroid pour smartphone</a></i>
l'électronique des satellites peuvent produire des densités de puissance assez énorme, et il fallait trouver un système pour dissiper la chaleur vu qu'il n'y a pas d'air => pas de ventilation. et pas possible d'utiliser une pompe pour faire circuler de l'eau. ça consommerait trop d'électricité...
MDR :-)))))))
Ouf, sans déconner j'en dormais plus la nuit. Plus qu'à confirmer que le port USB est bien connecté (y'a un gars qui a eu un doute en regardant les photos ifixit il paraît) et que le processeur est bien alimenté par la batterie (ce serait ballot mais il y a un tweet qui dit le contraire), et je l'achète!
Je n'imaginais pas qu'il y avait besoin de caloducs dans l'espace.
Merci pour ces précisions ;)
je fait ma thèse actuellement sur les caloducs, quelques précisions -le liquide peut très bien être de l'eau, mais le volume dans ce caloduc doit être de quelques dixièmes de ml. Ces quelques dixiemes de ml sont dans le réseau capillaires ( poudre frittée de cuivre souvent) à l'état normal donc en ouvrant le caloduc on ne voit pas de liquide c'est normal... -lors du fonctionnement les deux phases existent : la phase liquide et la phase vapeur -si ce n'est pas de l'eau, c'est du n-pentane le plus souvent et ça sent fort en s'évaporant.. -les caloducs on été développés à l'origine pour les satellites, c'est solide ça coute pas cher et c'est fiable
